2016年贵州省职业院校技能大赛 (交通运输类 中职组) 个人赛-车身修复(钣金)比赛规程

浏览数:404

2016年贵州省职业院校技能大赛

(交通运输类 中职组)

个人赛-车身修复(钣金)比赛规程

一、比赛内容

(一)     理论考试(80道题,满分:100分,占总成绩的20%)

1.   考试内容:法律法规、职业道德、安全规范和专业基础知识。

2.   考试题型:40题判断题(每题1分)、30题单项选择题(每题1分)、10题多项选择题(每题3分)。

3.   考试时间:60分钟。

4.   考试方式:计算机考试(选手每人一台计算机,直接在计算机上,用键盘或鼠标进行判断和选择)。

5.   注意事项:参赛选手不得夹带任何参考资料进入理论考场。

(二)     实操比赛(满分:100分,占总成绩的80%,其中板件更换占50分、受损门板修复占50分)

1.   比赛内容:板件更换、受损门板修复。

2.   比赛时间:选手按抽签编号滚动交叉进行比赛,单人作业总时间为80分钟。其中:

板件更换40分钟

受损门板修复40分钟

二、名次排列规则

按总成绩由高到低排序,总成绩相同则以实操成绩分数高的名次在前;总成绩相同且实操成绩也相同的,则以2项实操项目总用时短的名次在前。

三、比赛作业工件

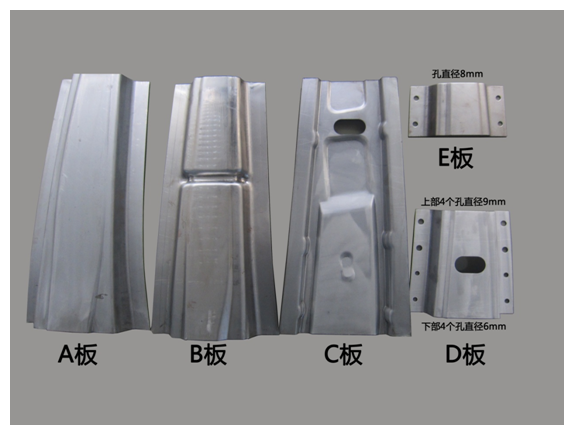

一、板件更换项目的工件为成型板件,工件形状如图:

\

A、D板件:镀锌钢板,厚度0.7mm

B、E板件:热冲压钢板,厚度1.2mm

C板件:镀锌钢板,厚度1mm

D板件孔径(已加工好):9mm×4个孔,6mm×4个孔

E板件孔径(已加工好):8mm

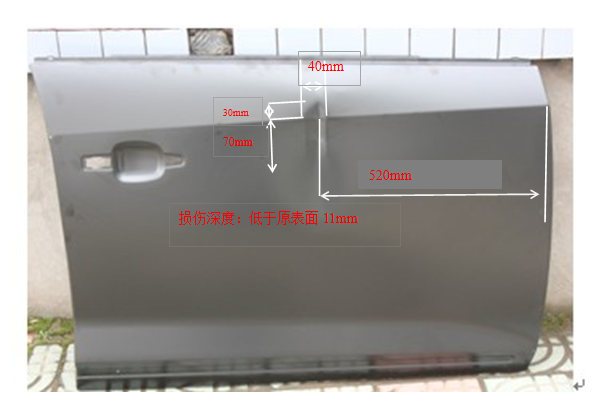

(一)     受损门板修复项目的工件为已设置损伤的车门外板(新赛欧右前门外板)。损伤位置如下图:






四、实操比赛计分和考核要求

(一)       板件更换

作业要求:在40分钟内对提供的板件(A、B、C板)进行测量、画线、切割、定位、保护焊等操作。

备注:A、B、C板件已使用电阻点焊焊接在一起,每边10个焊点如下图(A、B、C板件电阻点焊定位已完成,无需选手操作)

(1) 按照下图尺寸,在板件上根据D板和E板尺寸进行测量、划线,确定切割位置。



(2)板件切割分离。
根据D板长度尺寸,割锯切割分离A板件。(如下图)

根据E板件长度尺寸,切割分离B板件(如下图)。


 E板件进行定位、焊接。

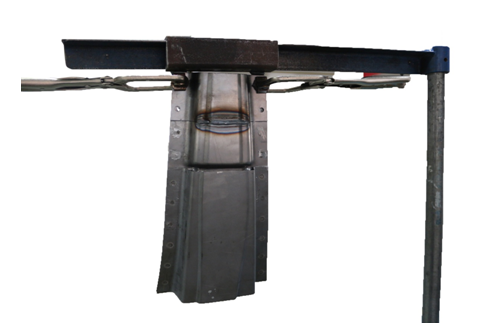

把E板件安装在B板上,进行对接焊(连续焊)。注:两端接口不需要整条焊接,只焊接B板平面部位即可。焊接时要求采取横焊姿势,焊接过程中不可翻转(如下图)。

 D板件进行定位、焊接。

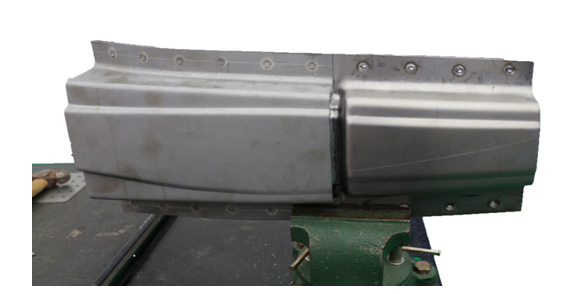

把D板件安装在A板上,进行对接焊(连续点焊)和塞孔焊。焊接时要求采取横焊姿势,焊接过程中不可翻转(如下图)。

 1.    操作程序

(1)  选手按照工作人员指示进入比赛场地。

(2)  裁判确认选手号码是否与比赛程序相符。

(3)  裁判给选手提供A、B、C、D、E板件和试焊片(保护焊)。

(4)  选手1分钟准备,裁判计时,比赛开始。

(5)  选手穿戴个人防护用品。选手未穿戴好防护用品便开始操作,裁判要制止并要求选手穿戴好防护用品。

(6)  根据D、E板件长度尺寸,分别剥离A板和B板件。

注:板件分离后,选手暂停操作,裁判停表,进行部分项目评分,经裁判示意后选手方可继续操作去除后的板件要给裁判评分。

(7)  选手分别将E板、D板安装在组合件上,定位、夹紧,使用气体保护焊按照要求进行焊接。

(8)  选手把操作完毕的工件交给裁判,裁判在工件上标注选手的号码。

(9)  比赛时间到,选手未完成操作,裁判要停止选手比赛,收回工件,在工件上标注选手的号码。

(10)    选手焊接结束后关闭焊接设备,清洁、清理场地,按照裁判指示退场,由工作人员引导选手返回休息区。

(11)    裁判对选手的操作进行评分,重新调整设备、整理场地,等待下一位选手比赛。

(12)    当日比赛结束后,要进行工件的测量评分。每个选手的工件评判后要单独包装封存,以便复查。

(13)    比赛中由于设备故障问题导致比赛中断,裁判要停表,待设备调整好后补足剩余比赛时间。

2.    考核要点

安全防护、设备调整及操作、切割尺寸、定位准确性、焊接缺陷、焊接质量、5S等。

3.    技术要求

(1)  气体保护焊焊接技术要求。

连续对接焊:

焊缝间隙:0.5-1.2mm

焊缝宽度:5-8mm

焊缝高度:≤2mm

背面焊疤宽度: 4-7mm

背面焊疤高度:≤2mm

连续点焊:

焊缝间隙:0.2-1mm

焊缝宽度:3-6mm

焊缝高度:≤2mm

塞孔焊(9mm):

焊点直径:10-13mm

焊点高度:≤2mm

背面焊疤直径:≥9mm

背面焊疤高度:≤2mm

塞孔焊(6mm):

焊点直径:7-9mm

焊点高度:≤2mm

(二)       受损门板修复

1.   受损门板项目的受损位置及尺寸图片、作业要求:

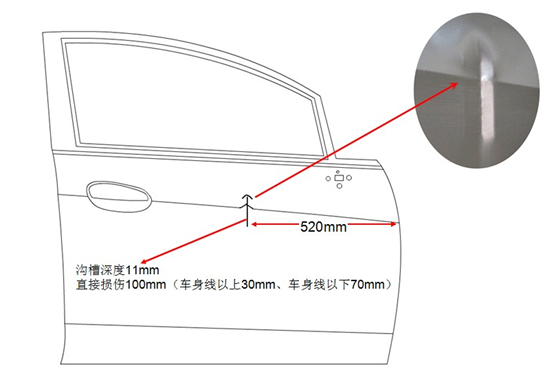

在40分钟内,对雪佛兰新赛欧右前门外板上的长100mm,宽40mm,深11mm的条形凹陷(漆膜已破坏)修复,凹陷损伤穿过车身线。


注意:条形凹陷为纵向,凹陷损伤穿过车身线。损伤长度由两部分组成共100mm,车身线上部为30mm,车身线下部为70mm;损伤宽度为40mm;损伤深度为11mm。

选手对凹陷部位分析、打磨、合理使用工具及设备,按正确工艺进行损伤修复。

2.    考核要点

(1)        安全防护、设备调整及操作、修复后形状、5S等。

(2)        修复后技术要求如下:

打磨后裸金属为椭圆状,长轴240mm,短轴160mm。

凹陷部位修复后高度低于原表面,差值≤1mm。

车身线、钢板曲率应与专用卡尺吻合,不能超出±1mm

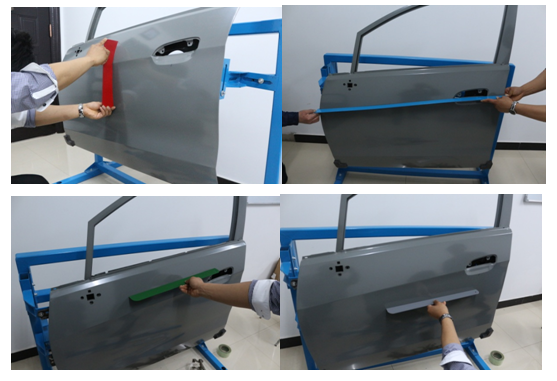

曲率卡尺测量位置见下图:


凹陷部位修复后高度不得高于原表面。

凹陷部位修复后不得有孔洞。

五、实操比赛分值分配及评分标准

(一)     板件更换(占实操分值50%)

项目

分值比例

评分标准

工艺流程及工件质量

70%

切割尺寸符合要求,塞焊符合尺寸要求,连续点焊、对接焊符合尺寸要求;

设备操作

20%

保护焊焊接参数符合要求,各种工具使用符合规范;

5S规范

10%

符合安全操作规程;工、量具摆放整齐;遵守赛场纪律,尊重赛场工作人员,爱惜赛场的设备和器材,保持工位的整洁。

(二)     受损门板修复(占实操分值50%)

项目

分值比例

评分标准

工艺流程及维修质量

70%

维修区域板面不能高于原表面,不能低于原表面1mm,板面不能出现孔洞,板面平整度符合规范;

设备操作

20%

外形修复机焊接参数符合要求,整形工具及组合工具使用符合规范;

5S规范

10%

符合安全操作规程;工、量具摆放整齐;遵守赛场纪律,尊重赛场工作人员,爱惜赛场的设备和器材,保持工位的整洁。

六、比赛需要工量具、配件辅料和设备

(一)     选手自备:安全鞋(带铁包头)

(二)      比赛现场提供:

编号

器材名称

型号及规格

数量

1

气体保护焊机

龙神40064042

4

2

7抽工具车

C-7DA2

4

3

工具车钳工台

C-A9

4

4

台虎钳

C-A8(4

4

5

C型大力钳

P37M11A

6

6

焊接大力钳

P38M11A 11

8

7

斜嘴钳

P106A

4

8

划针

MTC155

4

9

气动环带打磨机

JAS-0451

(10*330MM)

4

10

气动焊点去除钻

JAG-1015

4

11

钻头(平头钻)

8mm

20

12

气动切割锯

JAT-1011

4

13

气动切割锯条

JAT-10T24

80

14

可互换钣金维修快拆组(护手錾子套装)

AG-010141

4

15

样冲

M64105S

4

16

玻璃纤维柄圆头锤

M0416

4

17

钢板尺

300mm

6

18

钢板尺

500mm

6

19

直角钢板尺

500mm

6

20

垫铁(自制)

150×20×40mm

4

21

焊接铁桌

70×50×2250px

4

22

电阻点焊试焊片(镀锌钢板)

125mm×35mm×0.7mm

若干

23

电阻点焊试焊片

125mm×35mm×1.2mm

若干

24

电阻点焊试焊片(镀锌钢板)

125mm×35mm×1mm

若干

25

气体保护焊试焊片(热冲压钢板)

125mm×35mm×1.2mm

若干

26

气体保护焊试焊片(镀锌钢板)

125mm×35mm×0.7mm

若干

27

气体保护焊试焊片(镀锌钢板)

125mm×70mm×1mm

若干

28

气体保护焊试焊片(镀锌钢板)

125mm×70mm×0.7mm(有15个9mm孔)

若干

29

气体保护焊试焊片(热冲压钢板)

125mm×70mm×1.2mm(有15个8mm孔)

若干

30

焊接防粘膏


若干

31

焊丝

AWS-70S-6

直径:0.6mm

若干

32

游标卡尺

MTC1200

1

33

游标卡尺

MTC1300

1

34

自变色焊接头盔

自变色

6

35

焊接面罩

无色透明

6

36

耳罩


4

37

棉纱手套


20

38

焊接手套


6

39

焊接护腿


4

40

焊接工作服


4

41

瓶装保护气

二氧化碳25%氩气75%(混合气)

6

42

黑、白记号笔


各10支


编号

器材名称

型号及规格

数量

1

钣金快修组合工具

Bantam-B2000

4

2

平挫

MF07A

8

3

气动环带打磨机

JAS-0451

(10*330MM)

5

4

轨道式自生成真空打磨机

JAS-1020-5HE

(5)

6

5

6件套汽车钣金工具组

AG010030A

4

6

圆口大力钳

P32M10A

24

7

直口大力钳

P30M10A

24

8

砂纸

60目、80目

各200张

9

塞尺(自制)

1mm

2

10

耳罩


4

11

棉纱手套


20

12

防尘口罩


100

13

护目镜

无色透明

30

14

气管(配公母快速接头)

内径8mm(公制)

8

15

门板支架


4

其他物品名称

型号及规格

数量

1

电源插座

220V配10m线

5

2

抹布


200

3

麦特工作服


80






七、比赛相关的技术资料和理论考试参考资料

1、理论考试参考资料:中国汽车维修行业协会组织编写,人民交通出版社出版的《职业道德和法律法规》(模块A)、《车身修复》(模块F)。

2、理论考试参考网站:见贵州交通职业技术学院网站的“2016年贵州职业学校汽车运用与维修技能大赛专栏”。

八、报名须知

1.本次比赛参赛选手为2016年在籍的各中职学校在校中职学生,不论性别、年龄、和年级。省属院校以院校为单位报名,其余院校以各地组队报名。每校限报二名参赛学生,每地区限报三名参赛学生; 以学校为单位进行报名,每个学校报1名领队,按参赛项目报送指导教师;以各市(州)为单位报名,每个地区报1名领队,每个学校按参赛项目报送指导教师。

2、各参赛队每个参赛选手需填写 “2016年贵州省职业院校技能大赛(交通运输类中职组)报名表”(模板见附件1);各参赛学校应填写“2016年贵州省职业院校技能大赛(交通运输类 中职组)回执表”(模板见附件1),上述两张表格应通过电子邮件向组委会提交电子档,邮箱地址:464303245@qq.com,联系人:张福仁老师,联系电话:15180805803。

3、参赛队比赛报到时,每个地区(学校)代表队应向组委会提交纸质“2016年贵州省职业院校技能大赛(交通运输类中职组)参赛队汇总表(模板见附件2),并按要求加盖相应公章;每位参赛选手应向组委会提交纸质“2016年贵州省职业院校技能大赛(交通运输类中职组)报名表”(模板见附件1),并按要求加盖相应公章,同时每位参赛队员应在报到时携带1寸个人近期免冠彩色照片5张,学生证、身份证和学校录取三联单复印件(加盖学校公章)

4、述需提交电子档的材料应在3月10日之前向组委会提交,纸质材料应在参赛选手报到时提交。

参赛队员报名信息及竞赛信息将在贵州交通职业技术学院技能大赛专题QQ群“汽车比赛-贵州职校(101867797)”及时公布,请参赛院校领队及指导教师及时加入该群。
